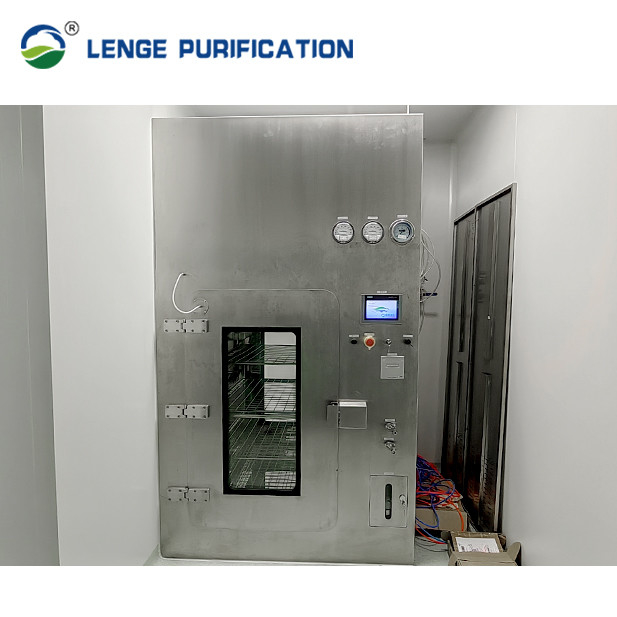

1400mm X 800mm X 2200mm VHP 패스 박스 바이오 산업

1. 목적 및 적용:

   • VHP 패스 박스는 다른 구역 또는 지역 사이의 재료, 장비 또는 인력의 이동을 촉진하기 위해 청정실과 같은 통제된 환경에서 사용되는 전문 장비입니다.
   • 주로 의약품 제조, 생명 공학, 의료 등 엄격한 청결과 불균형 요구 사항이있는 산업에서 사용됩니다.

2. VHP 살균 과정:

   • VHP 패스 박스는 증발 수소 과산화 (VHP) 살균 시스템으로 장착되어 있습니다.
   • 이식 과정에서, 패스 박스 방은 VHP에 노출되며, 이 바이러스는 이식 중인 물건에 존재하는 박테리아, 바이러스, 포자 등 모든 미생물을 효과적으로 죽인다.
   • 이것은 청정실 환경에 도입되는 재료의 불균형성을 보장합니다.

3. 설계 및 건설:

   • VHP 패스 박스는 일반적으로 견고하고 공기 밀폐되고 분해되지 않는 디자인을 갖추고 있으며, 종종 스테인리스 스틸 또는 다른 적합한 재료로 만들어집니다.
   • 그 안에는 물품이 배치되는 내부 방이 있고, VHP 살균 과정이 이루어집니다.
   • 패스 박스는 서로 잠금되는 문, 제어 된 공기 흐름 및 압력 모니터링 시스템과 같은 다양한 기능을 가질 수 있습니다. 필요한 청정실 조건을 유지하기 위해.

4. 운영 절차:

   • VHP 패스 박스 작업은 청정실 환경의 무결성을 보장하기 위해 특정 프로토콜을 따릅니다.
   • 여기에는 물건들을 미리 청소하고, VHP 살균 과정을 시작하며, 재료를 조심스럽게 패스 박스를 통해 옮기는 것이 포함됩니다.
   • 교차 오염을 방지하고 바람직한 공기 질과 압력 차이를 유지하기 위해 엄격한 절차가 있습니다.

5. 유지보수 및 검증:

   • VHP 패스 박스의 지속적인 성능과 신뢰성을 보장하기 위해서는 VHP 시스템 검사, 필터 교체 및 누출 테스트를 포함한 정기적인 유지 보수가 중요합니다.
   • 패스 박스가 FDA나 ISO와 같은 규제 기관에 의해 설정된 산업 표준과 규정을 준수하는지 확인하기 위해 주기적인 검증 및 인증 프로세스가 수행됩니다.

증발된 수소 과산화

VHP 농도 - 특정 농도 값은 설정되지 않습니다, 세균 요구 사항을 충족하는 조건에서 더 작으면 더 좋습니다.

온도와 습도 - 온도 상승이 5°C를 넘지 않으며 습도는 80%를 넘지 않습니다.

방 압력 - 약 10-20Pa 약간 긍정적인 압력 배경 영역에 공기의 침투를 방지하기 위해

백신 산업은 일반적으로 배달을 위해 사용됩니다:

• 비생성 장갑과 안면 마스크
• 불균형 플라스크와 뚜??
• 무독성 매개체; 기록
• 배아 난자
• 발효 탱크 등


실험동물실:
가두 록 또는 동물 이동

VHP (vaporized hydrogen peroxide) 디콘테인먼트 챔버는 일반적으로 어떤 물체의 외부 표면을 살균하는 데 사용됩니다.그것은 AUTOCLAVE에 적합하지 않으며 증기 단계에서 HYDROGEN PEROXIDE와 호환됩니다..

• 보호된 기초 덩어리, 장비 내부 바닥 및 바닥 수준
• 다점 고정된 문체, 높은 강도, 느슨하지 않습니다
• 유리창이 갈라져, 방의 상황은 명확하게 볼 수 있습니다.
• 주변에는 건조/건조 열 살균 방이 있는 경우 색상의 철강판 고리가 권장됩니다.

운영 원칙

방의 공기 밀도 시험:JG/T 382-2012 通過箱 (Pass box) (~ 500 Pa 압력 유지 20분 ≤ - 250 Pa)
HEPA 누출 탐지: 공기 공급 및 배기가스의 높은 효율을 위해 현장 스캔 누출 탐지가 가능합니다.
청결성: 정적 클래스 A

그것은 PAO 먼지 출구와 상류 농도 탐지 출구로 장착되어있어 공기 입구의 효율적인 스캔 누출 탐지를 실현 할 수 있습니다.

제품 설명

VHP 살균 방은 두 개의 다른 구역을 위해 설계되어 있으며, 낮은 분류 구역에서 높은 분류 구역으로 제품을 옮길 수 있습니다.각 구역의 균형을 이루지 않고, 격리제품이 더 높은 분류 구역으로 옮겨집니다.

특징 및 특징

• 살균 과정 < 120분 1일 동안 여러 번 살균 작업을 수행하기 위해

• 응급 정지

• 분해 필터는 효과적으로 VHP의 농도를 줄일 수 있습니다. 환경과 인력에 대한 영향을 줄이십시오.

• 수소 과산소 소비가 매우 낮습니다.

기술 매개 변수 및 사양

공학 도면

살균 과정 및 증발기 스케마

생산 라인

1. 10개의 자동 용접 기계와 2개의 레이저 용접 기계가 있습니다.
2. 정점 용접 대신 완전 용접
3. 모터 브랜드: 로젠버그, EBM 등
4. PLC 브랜드: 시멘스, 슈나이더 등
5. 장비 검증 지원

유효성 증명 서류

• FDS
• DQ
• 지방
• I&OQ
• SAT
• PQ
• ...
